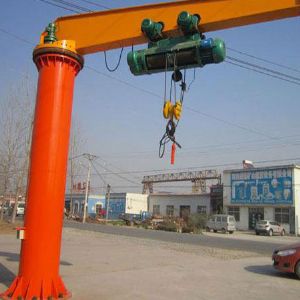

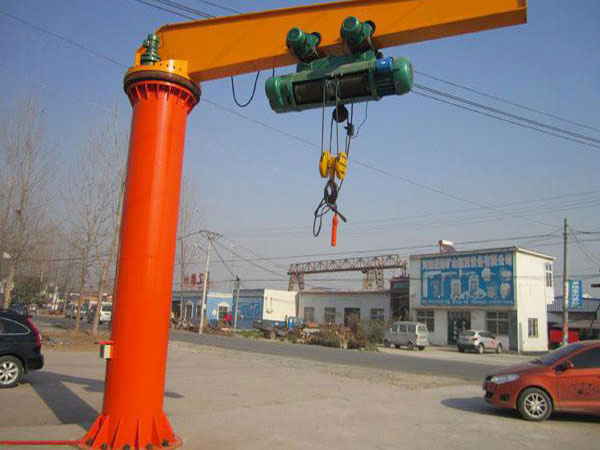

BZD型立柱式旋臂起重机是与CD1型MD1型电动葫芦配套使用的一种起重机，本起重机由立柱，回转臂回转驱动装置及电动葫芦组成，立柱下端通过地脚螺栓固定在混凝土基础上，由摆线针轮减速装置来驱动悬臂回转，电动葫芦在悬臂工字钢上作左右直线运行，并起吊重物。
本起重机结构简单，占地空间少，作业范围大，操作方便，转动灵活，适用于码头，仓库及车间等固定场所，起重机设有安全保护装置和极限保护装置，安全可行，是理想的起重机械。
技术参数
型号 | BZD 0.5t | BZD 1t | BZD 2t | BZD 3t | BZD 5t | ||
额定起重量 | t | 0.5 | 1 | 2 | 3 | 5 | |
起升高度h | m | 3 | 3 | 4 | 4 | 4 | |
水平行程L2 | m | 4 | 4 | 2.3 | 3.5 | 3.3 | |
回转半径R | m | 5 | 3.3 | 4.5 | |||
倾复力矩M | t/m | 3 | 5.2 | 8.5 | 12.2 | 18.8 | |
回转角度 | 360° | ||||||
提高速度 | 常速 | M/min | 7 | ||||
慢速 | M/min | 2 | |||||
水平运行速度 | M/min | 20 | |||||
回转角速度 | r/min | 1 | 0.73 | 0.7 | 0.9 | 0.6 | |
自重 | kg | 800 | 150 | 1350 | 3500 | 4300 | |
电源 | V/Hz | 380v 50Hz | 380v 50Hz | 380v 50Hz | 380v 50Hz | 380v 50Hz | |
工作制度 | A3 | A3 | A3 | A3 | A3 | ||
电动葫芦型式 | CD1 | CD1 | CD1 | CD1 | CD1 | ||
BZD型立柱式旋臂起重机
